Elektrischer Doppel-Gurder-Brückenkran

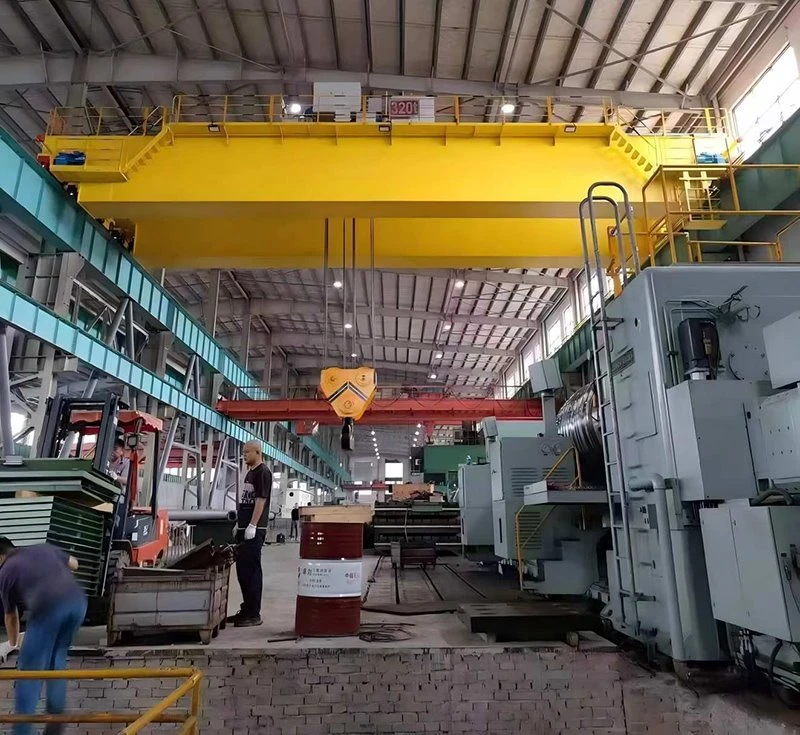

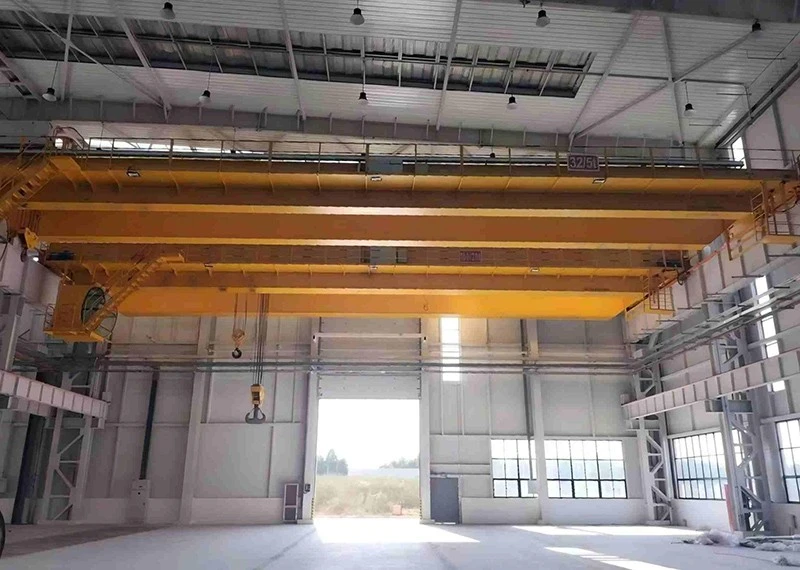

Der elektrische Doppel-Girder-Brückenkran umfasst einen Brückenrahmen, einen Haupt- und Wagenfahrungsmechanismen, einen Hebemechanismus und ein elektrisches Steuerungssystem. Der Brückenrahmen besteht aus zwei Hauptträgern und zwei Endträgern, die eine rechteckige oder Trapezstruktur bilden.

Anfrage senden

Produkteinführung

Merkmale

1. Elektrische Doppel-Gurder-Brückenkran-Hohe Lastkapazität: Nennkapazität von 16 Tonnen bis 800 Tonnen, erfüllt die Anforderungen für das Heben großer Komponenten.
2. Weit Arbeitsbereich: Deckt den gesamten Arbeitsbereich ab und sorgt für umfassende Handhabung.
3. Einfacher Betrieb: Das fortschrittliche Steuerungssystem sorgt für eine einfache, sichere und zuverlässige Verwendung.
4. Einfache Wartung: Das Design des Komponenten ist leicht zu zerlegen und zu reparieren und die Kosten zu senken.
5. Strong Anpassungsfähigkeit: Kann effektiv in extremen Temperaturen, Luftfeuchtigkeit und Staub und anderen harten Umgebungen arbeiten.

Technische Daten
Hebekapazität		t	5
Betriebsmethode			Gemahlene Kontrolle; Raumkontrolle
Haupthakenhebegeschwindigkeit		m/min	8(0.8/8)
Aux.Hook Hubgeschwindigkeit		m/min
Krabbe -Wandergeschwindigkeit		m/min	20
Kranreisengeschwindigkeit	Boden	m/min	20
	Zimmer	m/min	30
Elektrischer Hebezeug			CD1 (MD1)
Hebenshöhe		m	6,9,12,18
Arbeitssystem			A3-A4
Stromquelle			3-Phase AC; 50Hz, 380 V
Stahlspur			P30
Spanne		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.Wheel -Druck	Boden	KN	41	44	47	52	56	60	65	71
	Zimmer	KN	43	46	49	54	58	62	67	73
Krangewicht	Boden	kg	4886	5601	6701	8199	9603	11196	13216	14984
	Zimmer	kg	5686	6401	7501	8999	10403	11996	14016	15784
Gesamtleistung	Boden	KW	9.1	9.3		9.9			10.5
	Zimmer	KW	9.9			10.5			11.3
Grundlegende Dimensionen	B	mm	4140						4840
	W	mm	3300						4000
	K	mm	1400
	E	mm	1200
	H	mm	1308			1508
	H1	mm	100
	H2	mm	50	100	150	50	100	100	150	250
	H3	mm	2475	2525	2575	2475	2525	2625	2675	2775
	H4	mm	-104			-304
	b	mm	135
	S1	mm	1221
	S2	mm	1175

Technische Daten
Hebekapazität		t	10
Betriebsmethode			Gemahlene Kontrolle; Raumkontrolle
Haupthakenhebegeschwindigkeit		m/min	7(0.7/7)
Aux.Hook Hubgeschwindigkeit		m/min
Krabbe -Wandergeschwindigkeit		m/min	20
Kranreisengeschwindigkeit	Boden	m/min	20
	Zimmer	m/min	30
Elektrischer Hebezeug			CD1 (MD1)
Hebenshöhe		m	9,12,18
Arbeitssystem			A3-A4
Stromquelle			3-Phase AC; 50 Hz; 380 V
Stahlspur			P30
Spanne		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.Wheel -Druck	Boden	KN	72	78	82	44	47	50	54	56
	Zimmer	KN	74	80	84	46	49	52	56	58
Krangewicht	Boden	kg	6394	7678	8804	11016	12559	14747	17274	19321
	Zimmer	kg	7194	8478	9604	11816	13359	15547	18074	20121
Gesamtleistung	Boden	KW	15.6			16.2			17
	Zimmer	KW	16.2			17			18.4
Grundlegende Dimensionen	B	mm	4840			4818			4868
	W	mm	4000			3978			4028
	K	mm	2000
	E	mm	1450
	H	mm	1593					1595
	H1	mm	100
	H2	mm	50	150	150	200	350	400	450	502
	H3	mm	2425	2525	2675	2725	2875	2925	2975	3025
	H4	mm	250					252
	b	mm	135			185
	S1	mm	1375
	S2	mm	1365

Technische Daten
Hebekapazität		t	16/3
Betriebsmethode			Gemahlene Kontrolle; Raumkontrolle
Haupthakenhebegeschwindigkeit		m/min	3.5(0.35/3.5)
Aux.Hook Hubgeschwindigkeit		m/min	8(0.8/8)
Krabbe -Wandergeschwindigkeit		m/min	20
Kranreisengeschwindigkeit	Boden	m/min	20
	Zimmer	m/min	30
Elektrischer Hebezeug			CD1 (MD1)
Hebenshöhe		m	9,12
Arbeitssystem			A3-A4
Stromquelle			3-Phase AC; 50 Hz; 380 V
Stahlspur			P30
Spanne		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.Wheel -Druck	Boden	KN	53	57	61	64	67	72	76	79
	Zimmer	KN	55	59	63	66	69	74	78	81
Krangewicht	Boden	kg	8000	9440	11360	13350	15210	18110	20880	23420
	Zimmer	kg	8850	10290	12210	14200	16060	18960	21730	24270
Gesamtleistung	Boden	KW	21.3			22.1			22.3
	Zimmer	KW	22.1			23.5
Grundlegende Dimensionen	B	mm	4328			4378		4428	4478
	W	mm	3928			3978		4028	4078
	K	mm	2000
	E	mm	1700
	H	mm	1499			1699
	H1	mm	100
	H2	mm	100	200	300	202	302	402	502	602
	H3	mm	2625	2725	2825	2727	2827	2927	3027	3127
	H4	mm	539			339
	b	mm	185
	S1	mm	742
	S2	mm	1518

Technische Daten
Hebekapazität		t	20/5
Betriebsmethode			Gemahlene Kontrolle; Raumkontrolle
Haupthakenhebegeschwindigkeit		m/min	4.2(0.42/4.2)
Aux.Hook Hubgeschwindigkeit		m/min	8(0.8/8)
Krabbe -Wandergeschwindigkeit		m/min	20
Kranreisengeschwindigkeit	Boden	m/min	20
	Zimmer	m/min	30
Elektrischer Hebezeug			HC; CD1 (MD1)
Hebenshöhe		m	9,12,15
Arbeitssystem			A3-A4
Stromquelle			3-Phase AC; 50 Hz; 380 V
Stahlspur			P38
Spanne		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.Wheel -Druck	Boden	KN	65	69	74	78	83	87	91	96
	Zimmer	KN	67	71	76	80	85	89	93	98
Krangewicht	Boden	kg	9130	10889	12751	15239	18025	20963	23682	27025
	Zimmer	kg	9980	11739	13601	16089	18875	21813	24532	27875
Gesamtleistung	Boden	KW	31.2			32.6
	Zimmer	KW	32.6			34.2
Grundlegende Dimensionen	B	mm	4768		4818	4868			4918
	W	mm	3928		3978	4028			3978
	K	mm	2000
	E	mm	2140
	H	mm	1678			1780		1880
	H1	mm	100
	H2	mm	100	150	252	252	352	352	452	552
	H3	mm	2525	2675	2777	2777	2877	2877	2977	3077
	H4	mm	330			228		128
	b	mm	185
	S1	mm	822
	S2	mm	1695

Technische Daten
Hebekapazität		t	32/5
Betriebsmethode			Gemahlene Kontrolle; Raumkontrolle
Haupthakenhebegeschwindigkeit		m/min	3(0.3/3)
Aux.Hook Hubgeschwindigkeit		m/min	8(0.8/8)
Krabbe -Wandergeschwindigkeit		m/min	20
Kranreisengeschwindigkeit	Boden	m/min	20
Kranreisengeschwindigkeit	Zimmer	m/min	30
Elektrischer Hebezeug			HC; CD1 (MD1)
Hebenshöhe		m	9,12
Arbeitssystem			A3-A4
Stromquelle			3-Phase AC; 50 Hz; 380 V
Stahlspur			P43
Spanne		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Max.Wheel -Druck	Boden	KN	96	103	109	115	120	125	131	135
Max.Wheel -Druck	Zimmer	KN	98	105	111	117	122	127	133	137
Krangewicht	Boden	kg	11101	13050	15370	18120	20732	24236	27482	30401
Krangewicht	Zimmer	kg	11901	13850	16170	18920	21532	25036	28282	31201
Gesamtleistung	Boden	KW	33.4						35
Gesamtleistung	Zimmer	KW	35						37.8
Grundlegende Dimensionen	B	mm	4768	4818	4868	4918				4968
	W	mm	3828	3878	3928	3978				4028
	K	mm	2000
	E	mm	2450
	H	mm	1904			2006
	H1	mm	100
	H2	mm	52	152	254	254	404	504	606	706
	H3	mm	2577	2677	2779	2779	2929	3029	3131	3231
	H4	mm	542			440
	b	mm	185
	S1	mm	871
	S2	mm	1875

Anwendungsszenarien

1.Steel/Metallverarbeitung: Stahlbrot, Stahlplatten und Profile anheben.
2. Machinery Manufacturing: Bewegungsmotoren und Werkzeugmaschinenbetten.
3. Branche/chemische Industrie: Überholung von Kesseln, Dampfturbinen und Reaktoren sowie Hebelklappen und Rohren usw.
4.Konstruktion: Heben von Verstärkungsstäben und vorgefertigten Komponenten.
5.Ports/Docks: Laden und Entladen von Behältern, Schüttgut und schweren Geräten.
6.shipBuilding/Offshore Engineering: Heben von Rumpfabschnitten, Motoren und Ausstattungsteile.
7. Grüne Energie: Heben von Windkraftanlagen und Photovoltaikmodulen.
